说明:
R106Fe是铁粉低氢型药皮的含Mo0.5%的珠光体耐热钢焊条,交直流两用,可全位置焊接,焊件应根据结构特点进行适当的预热及焊后热处理。
用途:
用于焊接工作温度在510℃以下的锅炉管道(如15Mo),也可用于焊接一般的低合金钢。
熔敷金属化学成分(%)
C |
Mn |
Si |
S |
P |
Mo | |
保证值 |
≤0.12 |
≤1.00 |
≤0.80 |
≤0.030 |
≤0.030 |
0.40~0.65 |
熔敷金属力学性能(605~645℃×1h)
试验项目 |
Rm(N/mm2) |
ReL/Rp0.2(N/mm2) |
A(%) |
KV2(J) |
常温 | ||||
保证值 |
≥490 |
≥390 |
≥22 |
≥27 |
X射线探伤要求:
I级
参考电流 (AC、DC+)
焊条直径(mm) |
φ3.2 |
φ4.0 |
φ5.0 |
焊接电流(A) |
90~140 |
140~180 |
170~220 |
注意事项:
⒈焊前焊条须经350℃烘焙1h,随烘随用。
⒉焊前必须清除焊件的铁锈、油污、水分等杂质。

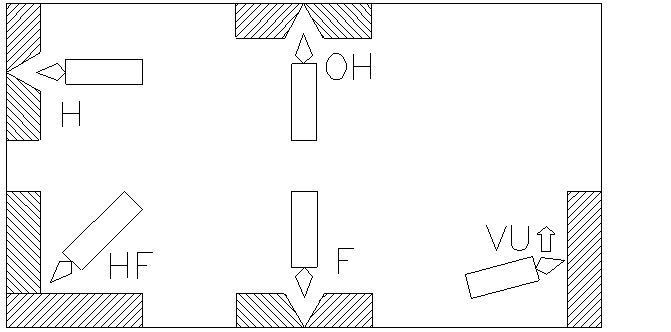

焊接位置:
