进口焊材优质代理商
焊接材料专业生产厂家
说明:
R306Fe是铁粉低氢钾型药皮的含Cr1%-Mo0.5%的珠光体耐热钢焊条，交直流两用，短弧操作，可进行全位置焊接，焊接时焊件预热和层间温度为160-190℃。
用途:
用于Cr1%-Mo0.5%的珠光体耐热钢（如15CrMo）的焊接，例如，工作温度在550℃以下的锅炉受热面管子和工作温度在520℃以下的蒸汽管道，高压容器等，也可用于30CrMoSi铸钢件的焊接。
熔敷金属化学成分(%)
|
C |
Mn |
Si |
S |
P |
Cr |
Mo | |
|
保证值 |
0.05~0.12 |
≤0.90 |
≤0.80 |
≤0.030 |
≤0.030 |
0.80~1.50 |
0.40~0.65 |
熔敷金属力学性能（675～705℃×1h）
|
试验项目 |
Rm (N/mm2) |
ReL/Rp0.2(N/mm2) |
A (%) |
|
保证值 |
≥550 |
≥460 |
≥17 |
X射线探伤:
I 级
参考电流（AC、DC+）
|
焊条直径（mm） |
φ3.2 |
φ4.0 |
φ5.0 |
|
焊接电流（A） |
100~130 |
140~180 |
180~210 |
注意事项:
1. 焊前焊条须经350℃左右烘焙1h，随烘随用。
2. 焊前必须对焊件清除铁锈、油污、水分等杂质。

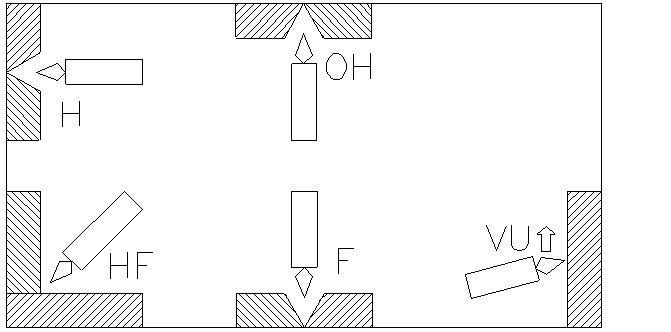

焊接位置:
